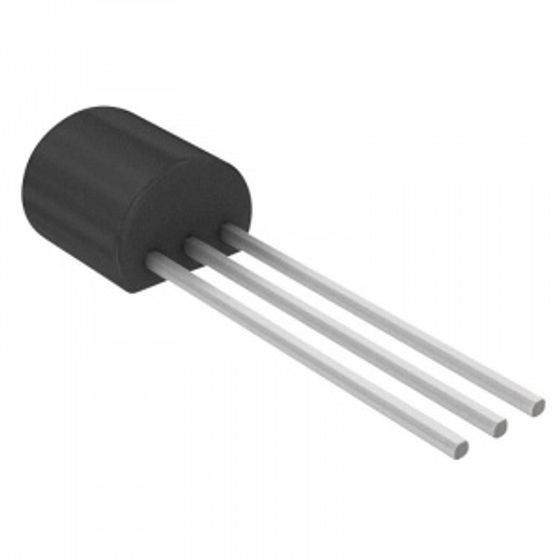

Драйвер An9923/TO-92
27.90.33 Части прочего электрического оборудования; электрические части машин или аппаратов, не включенные в другие группировки
Особенности и уникальные свойства продукции
Интегральная схема AN9923 применяется в импульсных источниках питания со стабилизированным выходным током, которые необходимы для светодиодных осветительных приборов мощностью от 1 до 8 Вт. В состав интегральной схемы входит высоковольтный MOSFET транзистор, ШИМ контроллер, измерительный шунт и линейный стабилизатор напряжения. Наличие встроенного MOSFET транзистора с напряжением UСИ до 475 В и высоковольтного линейного стабилизатора позволяют применять AN9923 без дополнительных преобразователей в источниках питания с входным напряжением от 85 до 265 В переменного тока и тем самым уменьшить количество элементов в конечном схемотехническом решении. ШИМ контролер осуществляет управление встроенным MOSFET транзистором в режиме фиксированного времени паузы (TOFF≈10,5 мкс) с одной стороны и регулировку выходного тока по пиковому значению с другой стороны. Этот подход обеспечивает стабильный выходной ток 30 мА и высокую надежность конечного изделия.
