1397НН025 - 3,0 В ... 5,5 В; 100 мА; 1,0 МГц повышающий импульсный преобразователь напряжения
26.11.3 Схемы интегральные электронные
Особенности и уникальные свойства продукции
Номер ТУ: АЕНВ.431295.881ТУ
Тип корпуса: МК 5123.28-1.01
Статус разработки: Перспективная разработка
Температурный диапазон: от –60°С до +85°С

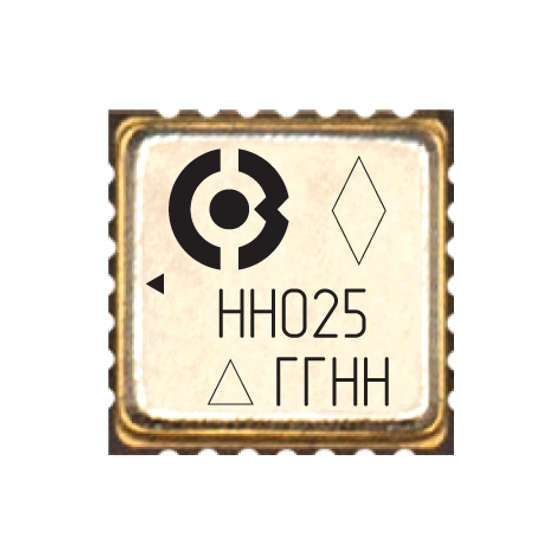

Микросхема 1397НН025 – повышающий импульсный преобразователь напряжения с интегрированным силовым ключом. Диапазон входного напряжения от 1,0 В до 5,5 В. Выходное напряжение настраивается внешним резистивным делителем в диапазоне от 3,0 В до 5,5 В. Допустимый ток нагрузки до 100 мА. Выходной каскад имеет тепловую защиту для защиты ИМС от некорректной работы. В микросхеме реализован переход в режим работы с низким энергопотреблением (режим «shutdown»).
