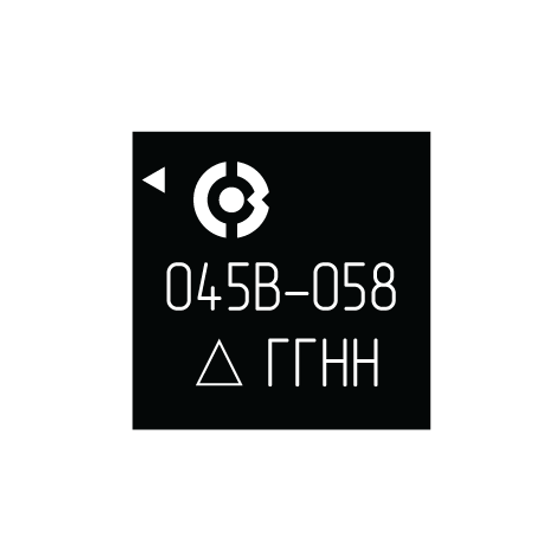

К5400ТР045В-058 HART-модем
26.11.3 Схемы интегральные электронные
Особенности и уникальные свойства продукции
Номер ТУ: КФЦС.431000.001ТУ, КФЦС.431260.001.01СП, карта заказа КФЦС.431260.003.01-058Д16
Тип корпуса: 5102.28-1 К (QFN28)
Статус разработки: Опытные образцы – 3 кв. 2025 г. Подача заявки в Перечень ГИСП – 4 кв. 2025 г.
Температурный диапазон: от –60°С до +100°С
Микросхема К5400ТР045В-058 реализует физический уровень HART протокола и предназначена для использования в токовой петле. Микросхема обеспечивает фильтрацию входного сигнала, детектирование несущей, демодуляцию, модуляцию и формирование выходного сигнала. Дополнительно в микросхеме реализован 17 -ти разрядный дельта-сигма ЦАП без выходного каскада. Для формирования HART сигнала используется частотная манипуляция (FSK) со скоростью 1200 бит/с. Возможна реализация полудуплексного режима работы протокола. Микросхема К5400ТР045В-058 – функциональный аналог NCN5193 (ф. ON Semiconductor).
