К5400ТР055В-024 Микросхема контроля потребляемого тока с диапазоном напряжения в измеряемой цепи от минус 2,0 В до +65 В
26.11.3 Схемы интегральные электронные
Особенности и уникальные свойства продукции
Номер ТУ: КФЦС.431000.001ТУ, КФЦС.431260.004.01СП, карта заказа КФЦС.431260.005.01-024Д16

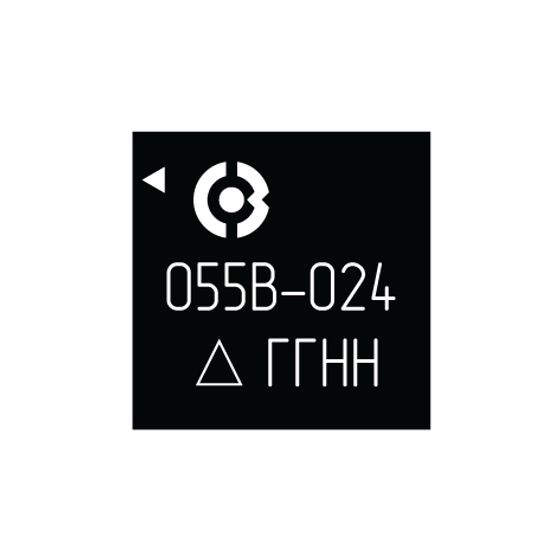

Тип корпуса: 5102.28-1 К (QFN28)
Статус разработки: Серийно освоена. Подача заявки в Перечень ГИСП – 2 кв. 2025 г.
Температурный диапазон: от –60°С до +125°С
Микросхема К5400ТР055В-024 предназначена контроля потребляемого тока с напряжением в измеряемой цепи от минус 2,0 В до +65 В. ИМС выполняет преобразование и усиление дифференциального напряжения внешнего шунтового датчика в синфазное напряжение, приведённое к опорному уровню. Коэффициент усиления настраивается на этапе производства и выбирается при заказе из ряда 10 В/В; 20 В/В; 30 В/В; 40 В/В; 60 В/В; 80 В/В; 120 В/В. В микросхеме реализовано 2 независимых компаратора напряжения для контроля аварийного превышения тока и контроля уровня входного напряжения. Микросхема К5400ТР055В-024 – функциональный аналог AD8210 (ф. Analog Devices).
