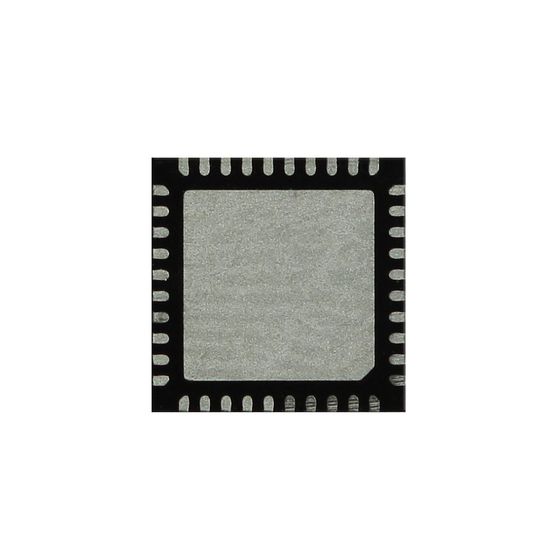

К1382НМ025 БИС магнитного энкодера положения

Микросхема предназначена для использования в составе датчиков углового положения валов (энкодерах) для реализации схем диагностики и управления прецизионными устройствами и механизмами. Принцип действия. Микросхема производит вычисление кода положения магнита, расположенного на торце вала, относительно встроенной сенсорной системы датчиков положения*. Сигналы датчиков автоматически поддерживаются на необходимом уровне для обеспечения устойчивой работы в диапазоне расстояний между корпусом микросхемы и вращающимся магнитом. Нормированные сигналы поступают на преобразование в АЦП. Вычисленный код положения представляется в виде набора стандартных цифровых и аналоговых интерфейсов передачи данных. Параметры настройки микросхемы хранятся в однократно программируемой памяти OTP-ROM. При настройке микросхемы, вначале конфигурация отлаживается с помощью записи параметров в область энергозависимых регистров, а затем отлаженная прошивка записывается в область OTP-ROM. * Возможно подключение к БИС сигнала с внешних синусно-косинусных сенсорных датчиков.
