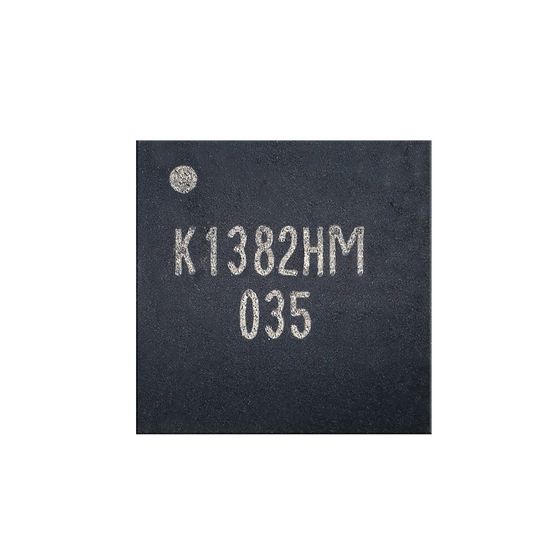

К1382НМ035 СБИС преобразователя сигналов датчиков углового положения (сенсорная система на кристалле)
26.11.3 Схемы интегральные электронные
• iC-MU, от «iC-Haus» (Германия) ; • M15 Modular Magnetic Encoder от «Timken» (США); • «Nidec» (Япония); • AMT10 от «CUI INC» (США);
Детальное описаниеОсобенности и уникальные свойства продукции
Микросхема предназначена для создания компактных быстродействующих датчиков углового положения. Микросхема выполняет преобразование положения магнитного поля кольцевого магнита относительно встроенной сенсорной системы в код и в виде стандартных аналоговых интерфейсов. Принцип действия: С помощью двух встроенных сенсорных систем на элементах Холла микросхема преобразует сигнал от намагниченного многополюсного кодового кольца (или линейки) в цифровой код абсолютного положения. При использовании кодового диска с двумя дорожками с разным количеством полюсов, достигается высокое общее разрешение преобразования. Микросхема обеспечивает возможность использования кодовых магнитных носителей с разным количеством полюсных пар (до 64) и разной длины полюсной пары. Микросхема имеет встроенную автоматическую регулировку усиления (АРУ) при изменении расстояния между магнитом и микросхемой. Для компенсации ошибки преобразования, вызванной неточностями сборки датчика положения, микросхема имеет встроенный блок линеаризации кода положения. Настройки микросхемы хранятся во внешней микросхеме EEPROM с I2C интерфейсом (типа 24LC01 и аналогичные). Настройка (программирование) микросхемы производится через интерфейсы SPI или OWI.
