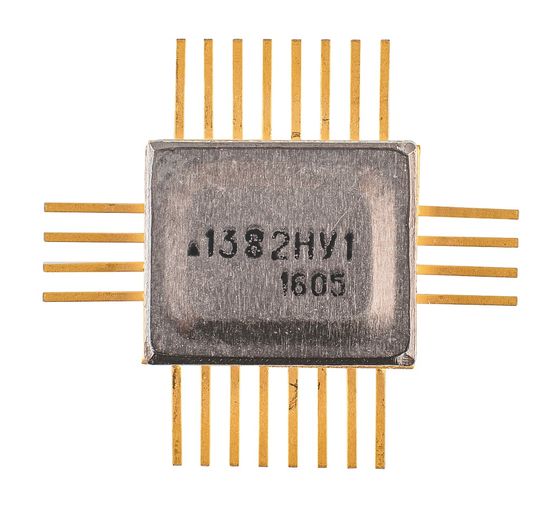

К1382НУ01А5 БИС датчика тока
26.11.3 Схемы интегральные электронные
• TLI4970 от «Infineon, Technologies» (Германия) • CSA-1V от «Sentron AG, a Melexis Company» (Швейцария) • MLX91206 от «Melexis NV» (Бельгия) • ACS712 от «Allegro MicroSystems» (США) • HAL1820 от «Micronas» (Германия)
Детальное описаниеОсобенности и уникальные свойства продукции
Микросхема предназначена для бесконтактного измерения магнитного поля тока (прямой и обратной полярности) в составе датчика тока и выдачу выходного сигнала в виде стандартных интерфейсов. Возможно подключение внешней системы датчиков мостового типа. Принцип действия: Микросхема выполняет измерение магнитного поля от печатного проводника с током, расположенным под керамическим корпусом микросхемы. Измерение осуществляется с помощью встроенной системы сенсоров, состоящей из четырех датчиков Холла. Микросхема усиливает входное напряжение, преобразует и выдаёт сигнал на выходные интерфейсы. Микросхема содержит встроенную систему коррекции температурной зависимости магниточувствительного элемента. Программирование микросхемы производится через интерфейс SPI. Параметры настройки БИС хранятся в интегрированной энергонезависимой памяти (ЕEPROM).
