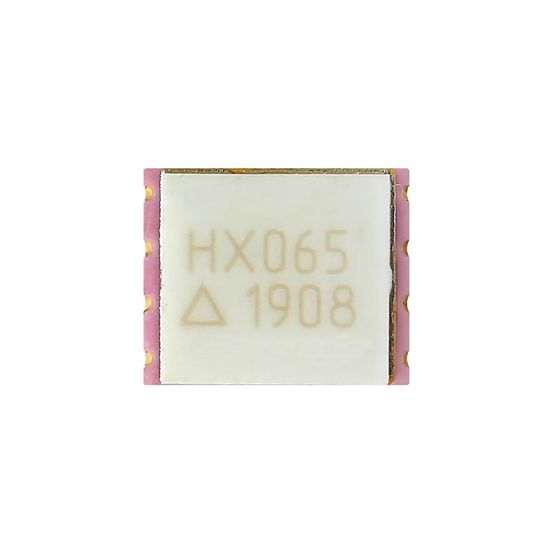

1382НХ065 Микросхема преобразователя магнитного поля
26.11.3 Схемы интегральные электронные
• KMZ41 и KMZ49 от «Philips Semiconductors» (Нидерланды) • MMC1512 от «Honeywell» (США) • ADA 22151G от «Analog Devices» (США)
Детальное описаниеОсобенности и уникальные свойства продукции
Микросхема предназначена для контроля угла поворота в системах управления подвижными объектами. Технические условия АЕНВ.431320.441.ТУ Принцип действия: Микросхема выполняет преобразование магнитного поля, вращающегося в плоскости микросхемы, в два синусно-косинусный сигнала, которые позволяют затем определить угол поворота поля по формуле φ = 1/2(arctg(U1/U2)). Преобразование осуществляется с помощью восьми анизотропных тонкопленочных магниторезисторов, включенных в два моста, повернутых один относительно другого на 45º. Микросхема поставляется в металлокерамическом корпусе МК 5222.8-В, по габаритным размерам аналог SO 8.
