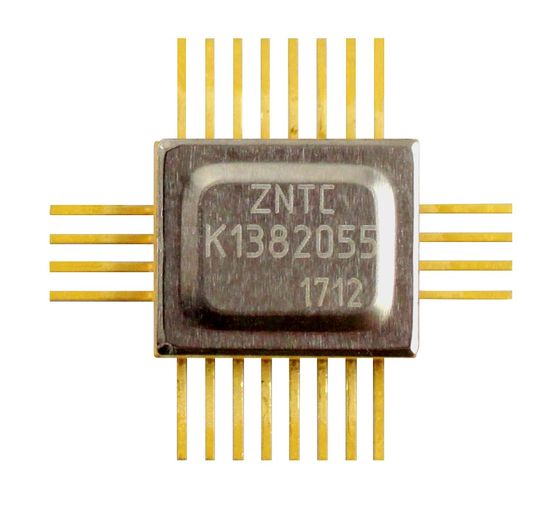

К1382НХ055 Преобразователь ёмкость-напряжение

Микросхема предназначена для применения в качестве преобразователя емкостных характеристик внешнего сенсора в электрическое напряжение. Может использоваться в радиоэлектронной аппаратуре, микро-электромеханических системах (МЭМС), в полупроводниковых емкостных датчиках ускорений, давления. Принцип действия: Чувствительный элемент сенсора представляет собой две емкости (С1 и С2), включенные между выводами VC1 и VC2 дифференциального входа и средней точкой VC0. Конструкция сенсора может быть такова, что при наличии физического воздействия на сенсор одна из емкостей (например, С1) увеличивается, а другая (С2) в противофазе к ней ─ уменьшается. Микросхема преобразовывает изменение отношения входных емкостей в выходное напряжение на аналоговом выходе U. Возможно использование недифференциальных датчиков. Для построения температурно-независимых систем возможно использование встроенного датчика температуры. Блоки микросхемы содержат программируемые резисторы и конденсаторы для подстройки параметров тракта преобразования. Подстройка осуществляется регистрами микросхемы через последовательный интерфейс SPI.
