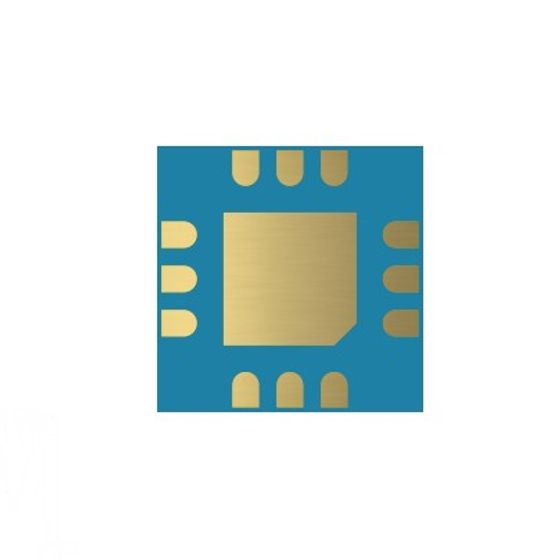

СВЧ симметрирующий трансформатор (тип 1)

СВЧ симметрирующий трансформатор предназначен для преобразования несимметричного СВЧ сигнала в симметричный дифференциальный сигнал и наоборот в согласованных СВЧ трактах антенн, усилителей мощности, умножителей, смесителей и др. Принцип действия: СВЧ симметрирующий трансформатор изготавливается на основе GaAs технологии с 3 уровнями металлизации и контактами к обратной стороне кристалла, конструкция планарного трансформатора состоит из двух обмоток с «боковой» с электромагнитной связью (вложенных друг в друга). Преобразование сигнала осуществляется путем передачи электромагнитной энергии от «первичной» обмотки к «вторичным» и обратно (индуктивная связь). «Первичная» обмотка предназначена для приема несимметричного СВЧ сигнала. Формирование дифференциального выходного сигнала происходит на «вторичных» обмотках.
