Лабораторная установка «Изучение изохорного процесса»
32.99.53.130 Приборы, аппаратура и устройства учебные и демонстрационные
Особенности и уникальные свойства продукции
Регистрация данных осуществляется в автоматическом режиме на протяжении всего процесса остывания газа, затем 10 -15 точек с полученных кривых переносятся в таблицу обработки данных (действие происходит при нажатии экранной кнопки «+»).
Установка предназначена для изучения изохорного процесса, при котором объем газа остается постоянным, а давление и температура меняются. Это позволяет экспериментально подтвердить закон Шарля, который гласит, что давление газа при постоянном объеме прямо пропорционально его абсолютной температуре.
В состав установки входят герметичный стеклянный резервуар для газа, датчик температуры и датчик абсолютного давления. Резервуар обычно погружается в горячую воду для нагрева газа, а затем охлаждается на воздухе, что позволяет регистрировать изменения давления и температуры при постоянном объеме. Квазистационарные условия изохорного процесса обеспечиваются при остывании газа в течение примерно 10 минут.
Установка позволяет получать экспериментальные точки зависимости давления от температуры и проверять соответствие полученной экспериментальной зависимости закону Шарля. Данные регистрируются автоматически и обрабатываются для построения графиков зависимости давления от температуры.

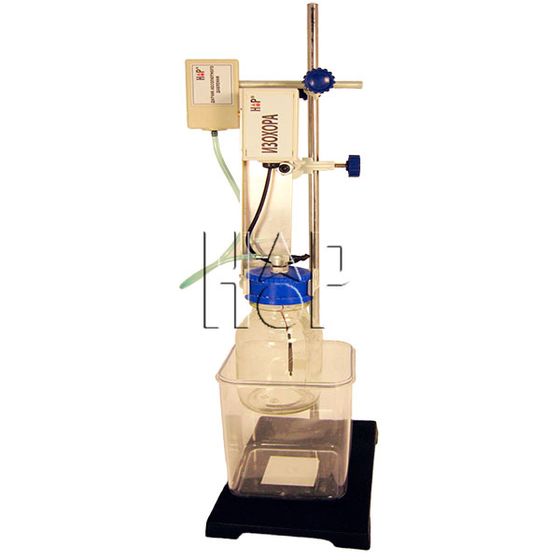

Герметичный стеклянный резервуар для газа смонтирован на вертикальной стойке таким образом, что он может быть погружен в стакан с горячей водой. Внутри резервуара с газом находится чувствите льный элемент датчика температуры. Давление в резервуаре измеряется датчиком абсолютного давления, который устанавливается над резервуаром и соединяется с ним гибкой трубкой. Квазистационарные условия изохорного процесса обеспечиваются при остывании на воздухе предварительно нагретого резервуара, продолжающемся примерно 10 минут. Нагрев резервуара и, соответственно, находящегося в нем воздуха осуществляется при погружении его в горячую воду.
