Лабораторная установка «Измерение силы, действующей на проводник с током в магнитном поле»
32.99.53.130 Приборы, аппаратура и устройства учебные и демонстрационные
Особенности и уникальные свойства продукции
Установка предназначена для изучения взаимодействия проводника с током в магнитном поле и измерения силы Ампера, действующей на проводник. Это позволяет экспериментально подтвердить теоретические знания об электромагнитных явлениях.

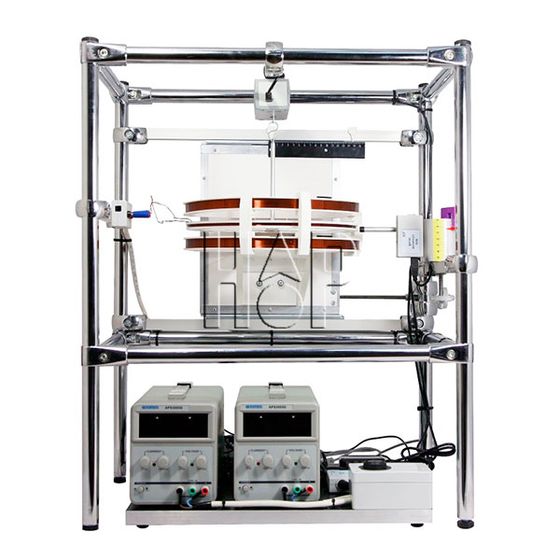

Установка включает магнитную систему из двух плоских катушек, измерительную катушку, датчики для измерения силы, индукции магнитного поля и силы тока. Все элементы смонтированы на каркасе с органическим стеклом и оснащены системой питания катушек постоянным током.
Установка оснащена цифровыми датчиками и программным обеспечением для обработки данных.
Лабораторная установка включает измерительную катушку, магнитную систему для с оздания магнитного поля, систему питания и комплект датчиков для измерения силы тока, индукции магнитного поля и силы. Принцип работы установки состоит в измерении силы, действующей на катушку с током, помещенную в магнитное поле соответствующей конфигурации. Система питания, включающая два источника питания и два датчика тока, смонтирована на отдельной платформе. Двухкоординатное перемещение датчика магнитного поля, необходимое для регистрации пространственной картины поля, осуществляется с помощью ручных винтовых механизмов.
