Коллиматор с закругленными краями серии CLR
26.51.66.190 Инструменты, приборы и машины для измерения или контроля прочие, не включенные в другие группировки
Особенности и уникальные свойства продукции
Диапазон рабочих частот коллиматора 0.75 — 200 ГГц
Размер полотна коллиматора до 6х6 м. Фокусное расстояние до 10 м.
С коллиматором поставляются облучатели для требуемых частотных диапазонов. Набор облучателей для всего рабочего диапазона частот коллиматора включает 11 антенн.

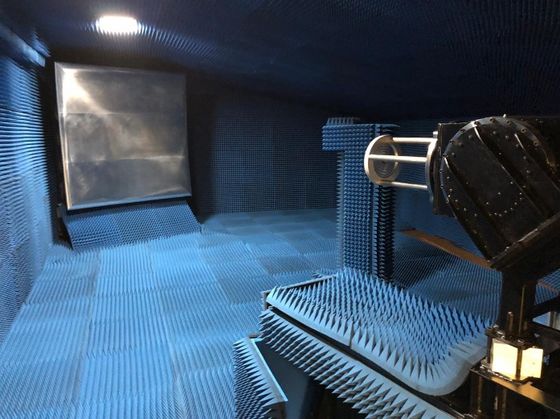

Коллиматор используется при измерении параметров антенн, таких как: диаграмма направленности антенны, координаты фазового центра, коэффициент усиления антенны, поляризационные характеристики. Ферма коллиматора выполнена из того же материала, что и рабочее полотно коллиматора. Установка сегментов рабочего полотна коллиматора осуществляется на ферму с контактом по плоскости и прецизионным втулкам без юстировочных элементов. Стыковка сегментов производится только на вертикальной базе и на боковых вертикальных поверхностях сегментов.
