Генератор на дисковом диэлектрическом резонаторе

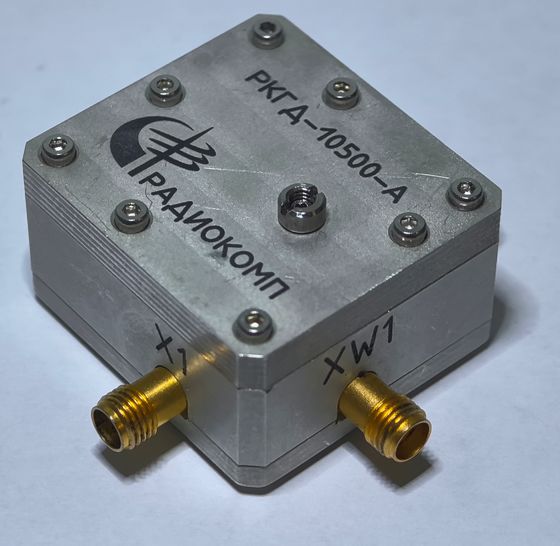

Высокочастотный генератор на ДР – РКГД-10500-А характеризуются высокой добротностью, сверхнизким уровнем фазового шума, широким диапазоном рабочих температур и малыми размерами. В генераторе осуществляется механическая перестройка значения выходной частоты. В этой модели, в отличие от предыдущей (РКГД-5250-А), дополнительно может быть реализована электронная перестройка частоты. Она необходима, к примеру, при использовании таких генераторов в системах ФАПЧ. Основные характеристики генератора РКГД-10500-А: - номинальная частота: 10,5 ГГц; - стабильность частоты: ±1 х 10-4; - диапазон механической перестройки частоты: 50 МГц; - диапазон электронной перестройки частоты: 10 МГц; - уровень фазового шума (без электронного управления) при отстройке от несущей частоты: 1 кГц -95 дБн/Гц, 10 кГц -121 дБн/Гц, 100 кГц -143 дБн/Гц, 1 МГц -160 дБн/Гц; - напряжение питания: 5 В; - ток потребления 80 мА; - управляющее напря
