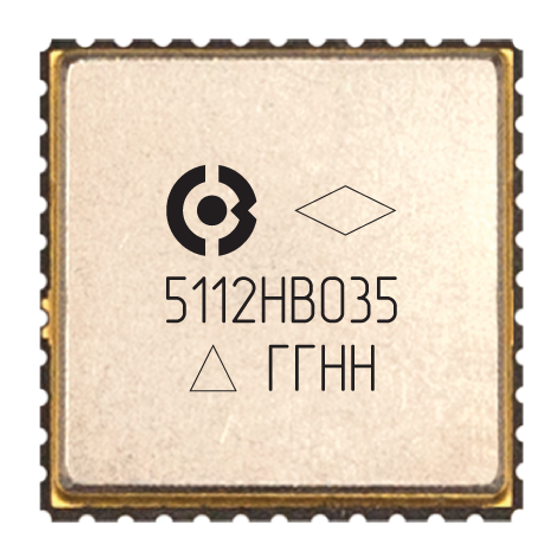

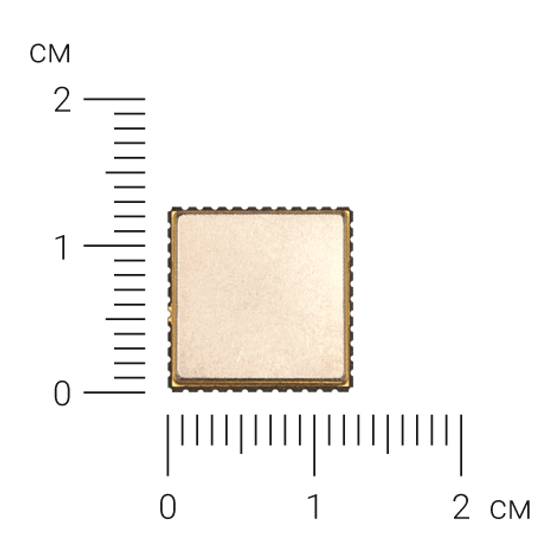

5112НВ035 14-ти разрядный 50 МВыб/с конвейерный АЦП со встроенной автокалибровкой и параллельным КМОП/LVDS интерфейсом выходных данных

Микросхема 5112НВ035 – 14-ти разрядный АЦП конвейерного типа с параллельным интерфейсом выходных данных (формат: бинарный код со смещением или дополнительный код). Выходные данные могут быть представлены как КМОП логическими уровнями, так и LVDS. При этом доступно также высокоимпедансное состояние логических выводов. АЦП использует двухканальную архитектуру с временным перемеживанием (time interleaving). Принципы, заложенные в архитектуре АЦП, опираются на методы цифровой автокалибровки. Для устранения нестабильности кода, возникающего из-за возможной неидентичности каналов, используется усреднение двух соседних выборок Выходные данные представлены бинарным кодом со смещением или дополнительным кодом. Выбор формата выходных данных осуществляется с помощью вывода DATATYPE. Выходные данные могут быть представлены как КМОП логическими уровнями, так и LVDS. При этом возможно также третье (высоко-импедансное) состояние логических выводов. Выбор формата представления логических уровней осуществляется с помощью вывода DATAMODE. АЦП имеет расширенные возможности по приему входных тактовых сигналов. Возможна подача однофазного (CLK) или парафазных (CLK, nCLK) тактовых сигналов с размахом цифровых КМОП уровней (0 – 3,5 В) и скважностью 2, LVDS уровней. Возможно использование как встроенного, так и внешнего опорного напряжения, значение которого определяет максимальную амплитуду входного сигнала. В микросхеме реализована функция автокалибровки.
