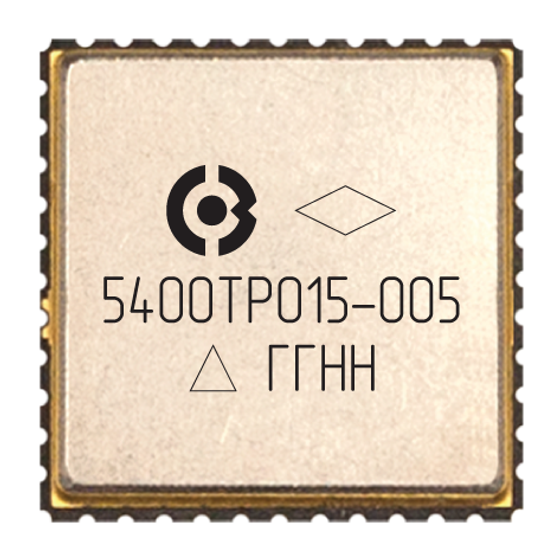

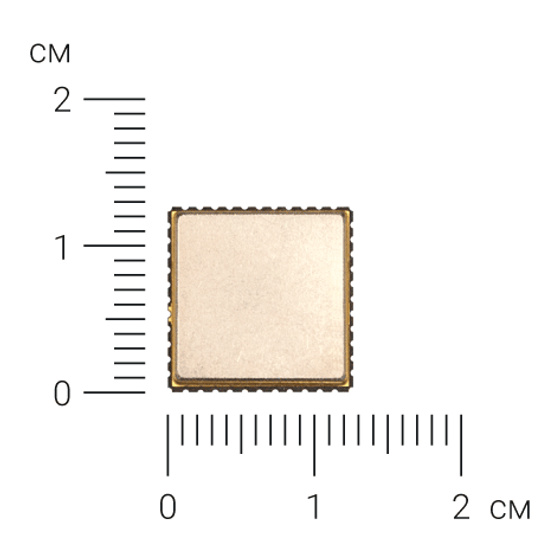

5400ТР015-005 14-ти разрядный 4 МВыб/с АЦП конвейерного типа с параллельным КМОП интерфейсом выходных данных

Микросхема 5400ТР015-005 – 14-ти разрядный АЦП конвейерного типа с параллельным интерфейсом выходных данных. Выходные данные представлены в прямом или дополнительном двоичном коде с КМОП логическими уровнями. В микросхеме реализовано два режима преобразования: работа по запросу и непрерывный режим. Выходные данные представлены в прямом или дополнительном двоичном коде с цифровым КМОП-уровнем (0 В – 3,3 В). Выбор формата выходных данных осуществляется с помощью вывода DATATYPE. Данные записываются в выходной регистр и могут быть считаны как про фронту, так и по срезу сигнала OUTCLK. В микросхеме реализовано два режима преобразования: работа по запросу и непрерывный режим. Выбор режима преобразования осуществляется с помощью вывода CONT. АЦП имеет расширенные возможности по приему входных тактовых сигналов. Возможна подача однофазного (CLK) или парафазных (CLK, nCLK) тактовых сигналов с размахом цифровых КМОП уровней (0 – 3,3 В) и скважностью 2, LVDS уровней. Возможно использование как встроенного, так и внешнего опорного напряжения, значение которого определяет максимальную амплитуду входного сигнала. В микросхеме реализована функция автокалибровки.
