Контурограф Модели 220

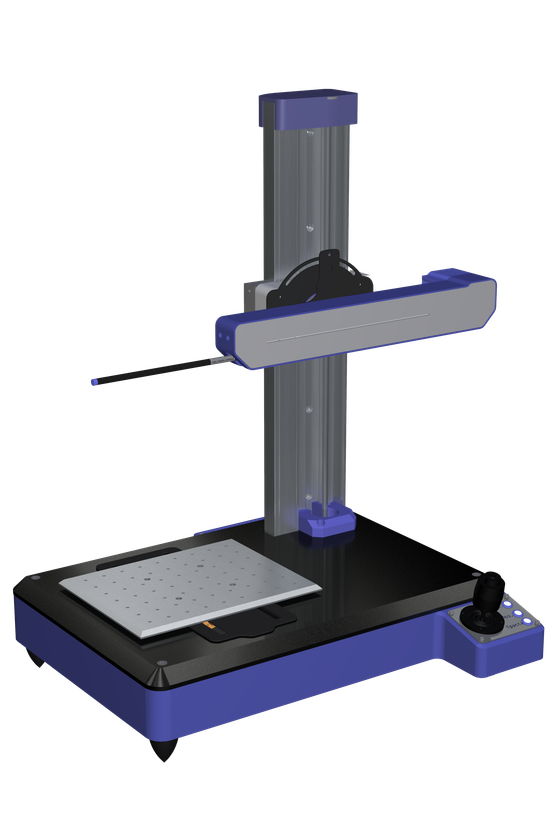

Контурограф модели 220 — настольная измерительная система для высокоточного контроля геометрии деталей: профилей канавок, выступов, торцевых поверхностей и параметров шероховатости. Измерение выполняется методом скольжения сменного щупа (сталь, рубин или алмаз) по поверхности образца; полученные точки формируют цифровой профиль, который сразу обрабатывается встроенным компьютером. Гранитная стойка с виброгасящими опорами обеспечивает стабильность и допускает образцы высотой до 500 мм, а моторизованный координатный стол (ход до 150 мм) даёт возможность как выбрать конкретную зону, так и получить полноценную 3‑D модель формы. Для контроля цилиндрических или дисковых изделий прибор оснащается шпинделем горизонтального вращения, превращаясь в кругломер. Специализированное ПО управляет приводами, собирает данные с датчиков, рассчитывает геометрию и параметры шероховатости и хранит результаты измерений.
